RTC-Controller


IR Sender 12m

IR Empfänger 12m


IR Empfänger wire 12m

Derby-RTC-Controller mit Echtzeitbasis und Derby-Funkinterface zur Zeitmessung ohne PC.
Dieser Baustein besitzt 5 unabhängige Stopuhren und kann mit bis zu 15 Sensoren zusammen arbeiten. Die Sensoren wie z.B. Lichtschranken werden über die ID-Nummer des jeweiligen Derby-Transceivers einer Stopuhr und Funktion wie Start bzw. Ziel zugeordnet.

Der RTC-Controller kann direkt über Tastatur bedient werden und zeigt alle Messdaten und Konfigurationswerte über ein 4-zeiliges, beleuchtetes LCD-Display an.
Das Modul besitzt USB und RS232 Schnittstellen, die eine Fernbedienung über externe Softwarebefehle ermöglichen. Weiterhin existieren spezielle Betriebsmodi, wie sie beim Pferdesport (z.B. Stechen) notwendig sind. So läßt sich das System in existierende Softwarelösungen zur Zeitmessung integrieren.

Link zum Derby-RTC-Controller Handbuch

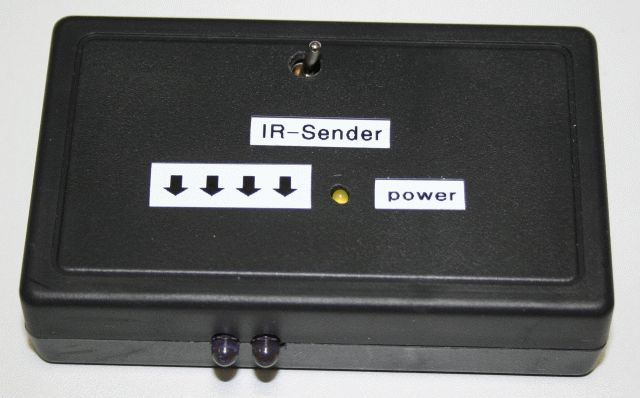

IR Lichtschranken-Sender "wireless", 12m System, Batteriebetrieb mit 9V Alkali-Block

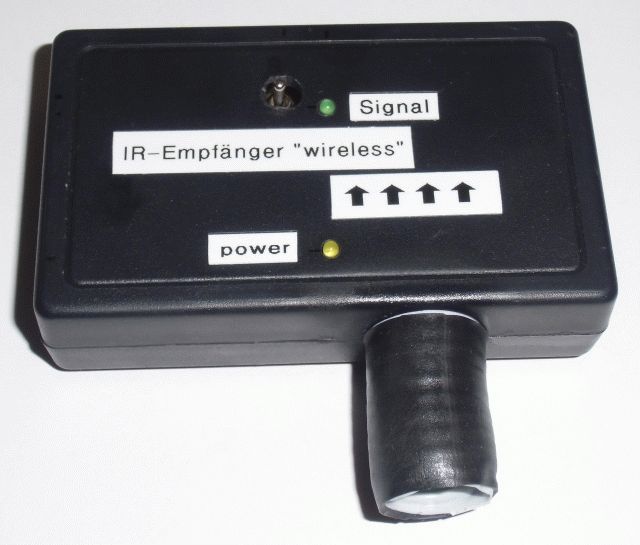

IR Lichtschranken-Empfänger "wireless", 12m System, Kopplung mit PMR Funkgeräte für kabellose Übertragung der Signale, Batteriebetrieb mit 9V Alkali-Blockbatterie







IR Lichtschranken-Empfänger, 12m System, Kabelversion zum direkten Anschluss an DerbyControl Systemcontroller oder Digitalfunksystem "DerbyTransceiver"

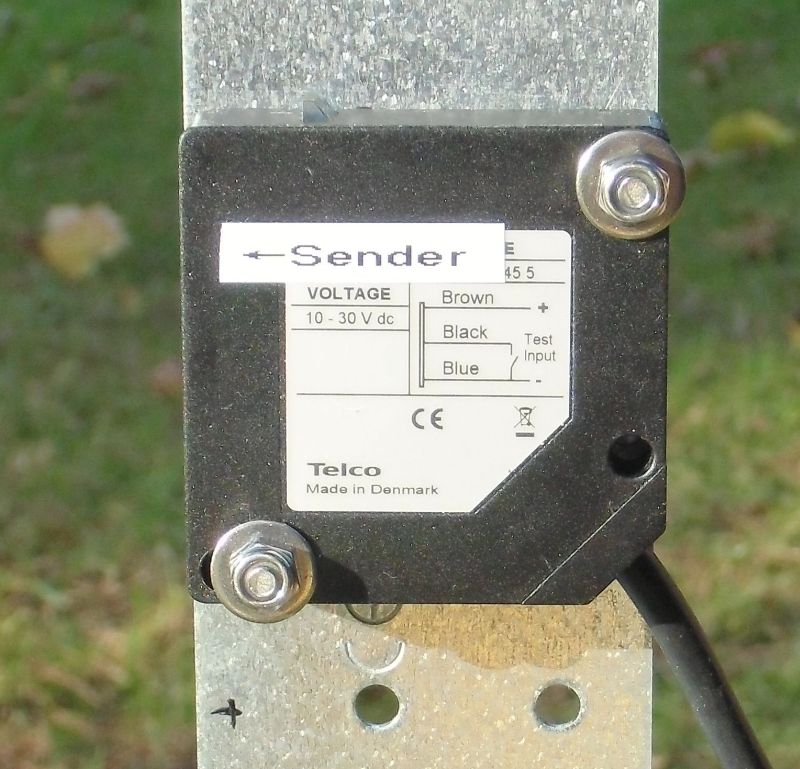

IR sender 45m IR Lichtschranken-Sender, 45m System, Kabelversion zum direkten Anschluss an DerbyControl Systemcontroller oder Digitalfunksystem "DerbyTransceiver", System bietet bis zu 45m Reichweite bei hohe Fremdlichtsicherheit und läßt sich sehr leicht ausrichten

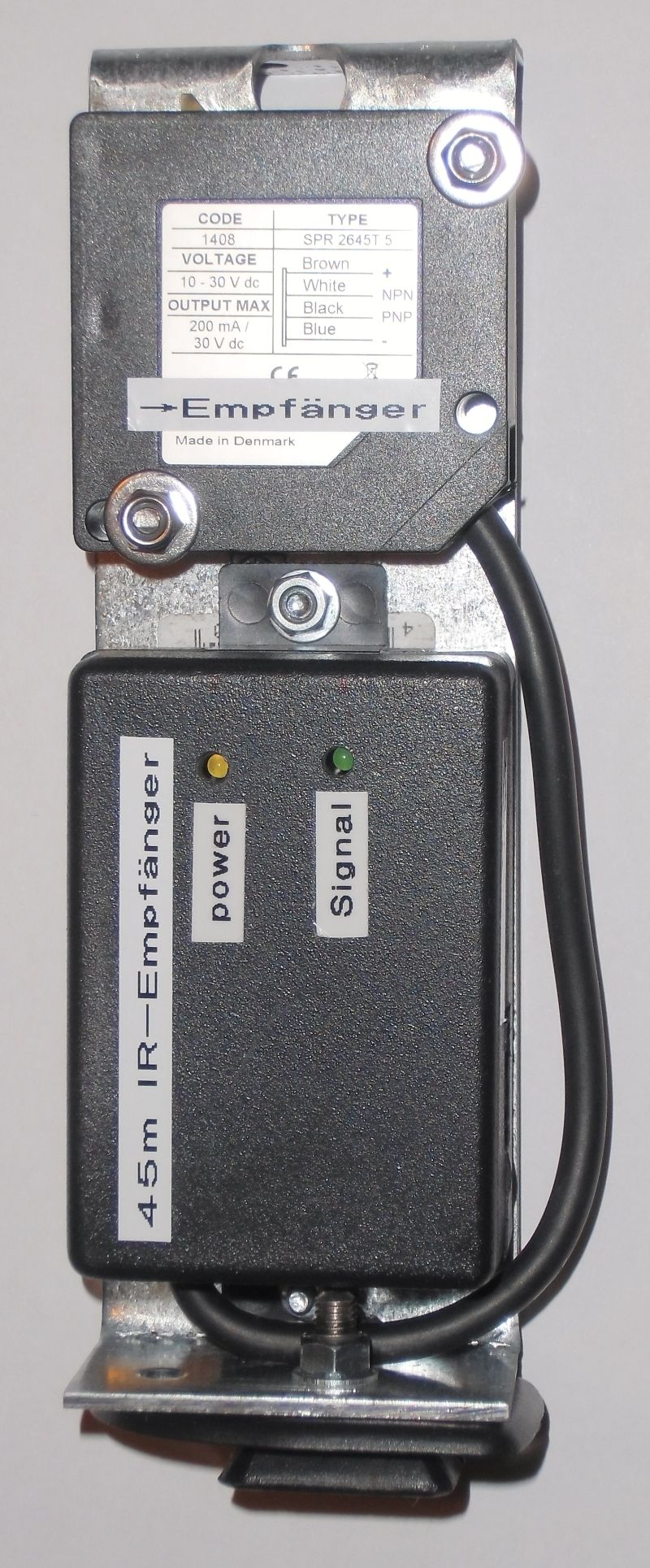

IR Empfänger 45m IR Lichtschranken-Empfänger, 45m System, Kabelversion zum direkten Anschluss an DerbyControl Systemcontroller oder Digitalfunksystem "DerbyTransceiver"
Batteriebetrieb mit 12V oder 13,8V Steckernetzteil
System ist auf dem Bild bereits auf der Halterung für ein Kleinstativ vormontiert.
Derby Transceiver Controllerversion Derby Transceiver "Controller-Version", echtzeitfähiges Digitalfunksystem zur Übertragung von bis zu 4 Schaltsignalen und Steuerung von LED Großdisplays, Batteriebetrieb mit 12V oder 13,8V Steckernetzteil
Derby Transceiver Sensorversion Derby Transceiver "Sensor-Version", echtzeitfähiges Funksystem zum dirketen Anschluss von bis zu 4 Lichtschranken, Schaltmodulen oder Handtastern. Das Funkmodul kann zusätzlich auch eine LED Startampel steuen und mit Strom versorgen.

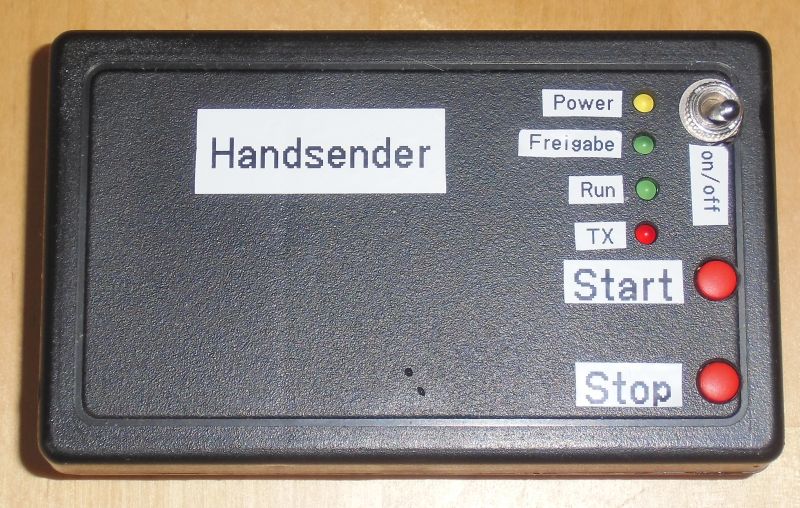

Handsender Derby Handsender, kabelloser Handsender zur Auslösung von Messungen per Hand, Modul ist gedacht für Schiedsrichter und Disziplinen die eine Handmessung erfordern
Derby-Buzzer Derby Buzzer, Handauslöser zum manuellen Auslösen einer Messung, Anschluss erfolgt direkt mit USB Kabel an den Systemcontroller der Messanlage

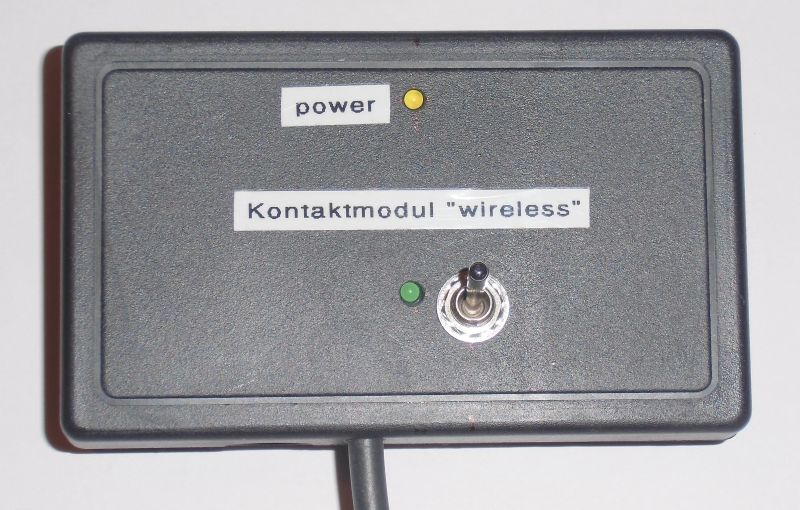

Kontaktmodul wireless Kontaktmodul "wireless" mit IP65 Schaltkontakt zur mechanischen Aufnahme von Messvorgängen, Modul ist direkt anschließbar an das PMR Funksystem zur kabellosen Signalübertragung

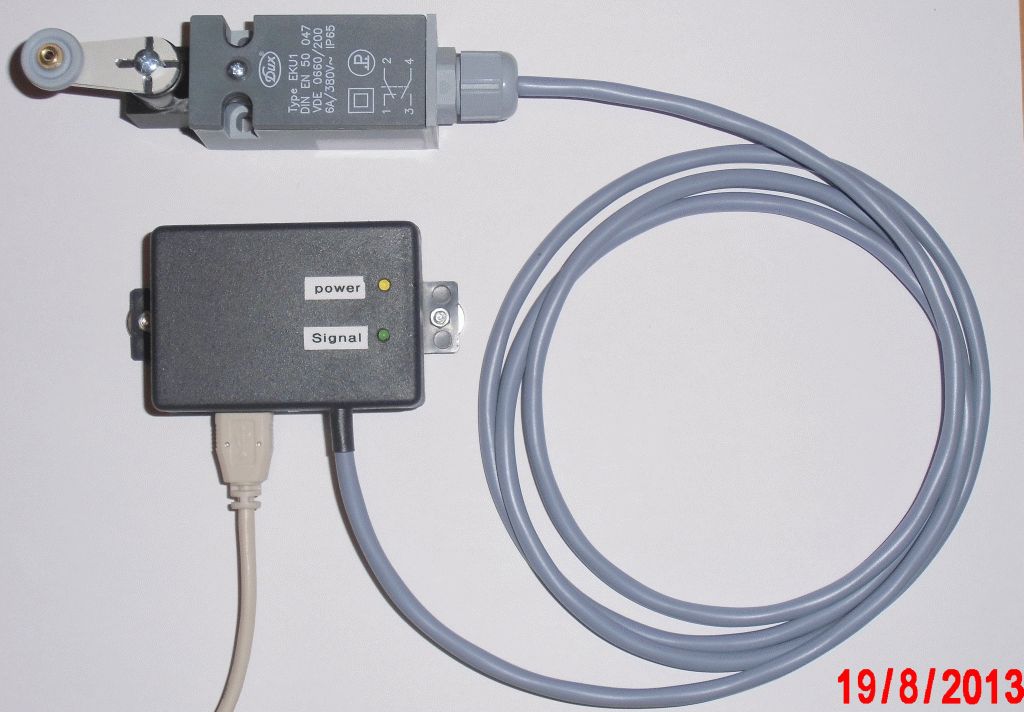

Kontaktmodul wire Kontaktmodul "wire" mit IP65 Schaltkontakt zur mechanischen Aufnahme von Messvorgängen, Modul ist direkt anschließbar an das DerbyTransceiver funksystem oder den Systemcontroller der Messanlageden Systemcontroller

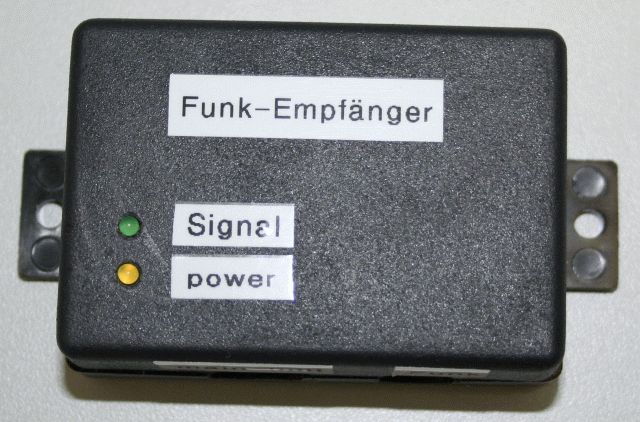

Funkempfänger PMR Funkempfänger, dient der Kopplung eines PMR Funkgerätes mit der DerbyControl Messanlage und überträgt die Schaltsysgnale direkt zum Systemcontroller

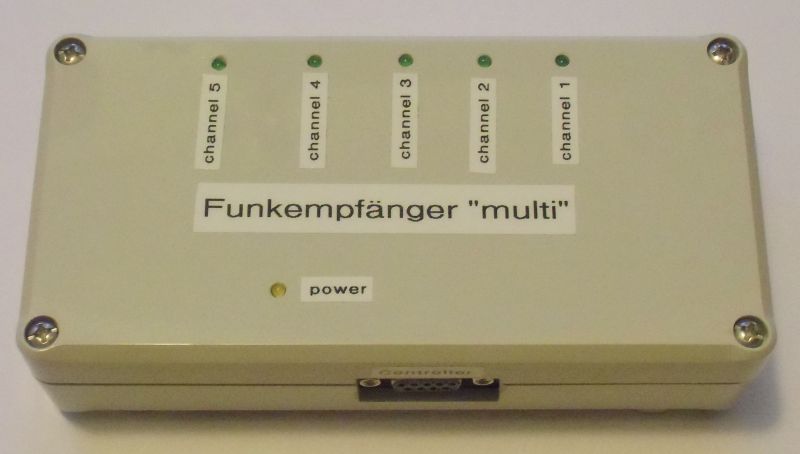

Funkempfänger multi Funkempfänger "multi", dient dem gleichzeitigem Empfang von bis zu 5 Funksignalen von PMR Funkgeräten, die Funktion ist mit dem PMR Funkempfänger identisch, nur das hier 5 systeme in einem Gehäuse sind.

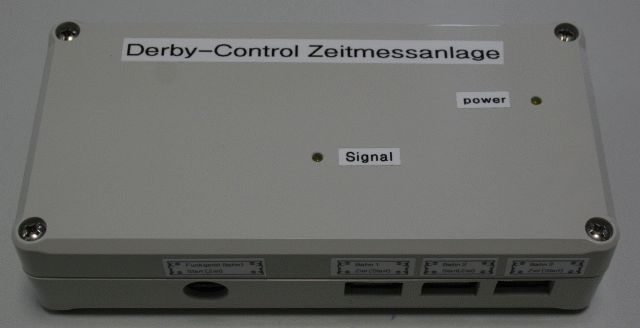

Controller Systemcontroller der DerbyControl Zeitmessanlage, dieser Zentralbaustein stellt die Verbindung zwischen den Sensoren, Lichtschranken, Funkgeräten und der PC-Software her.

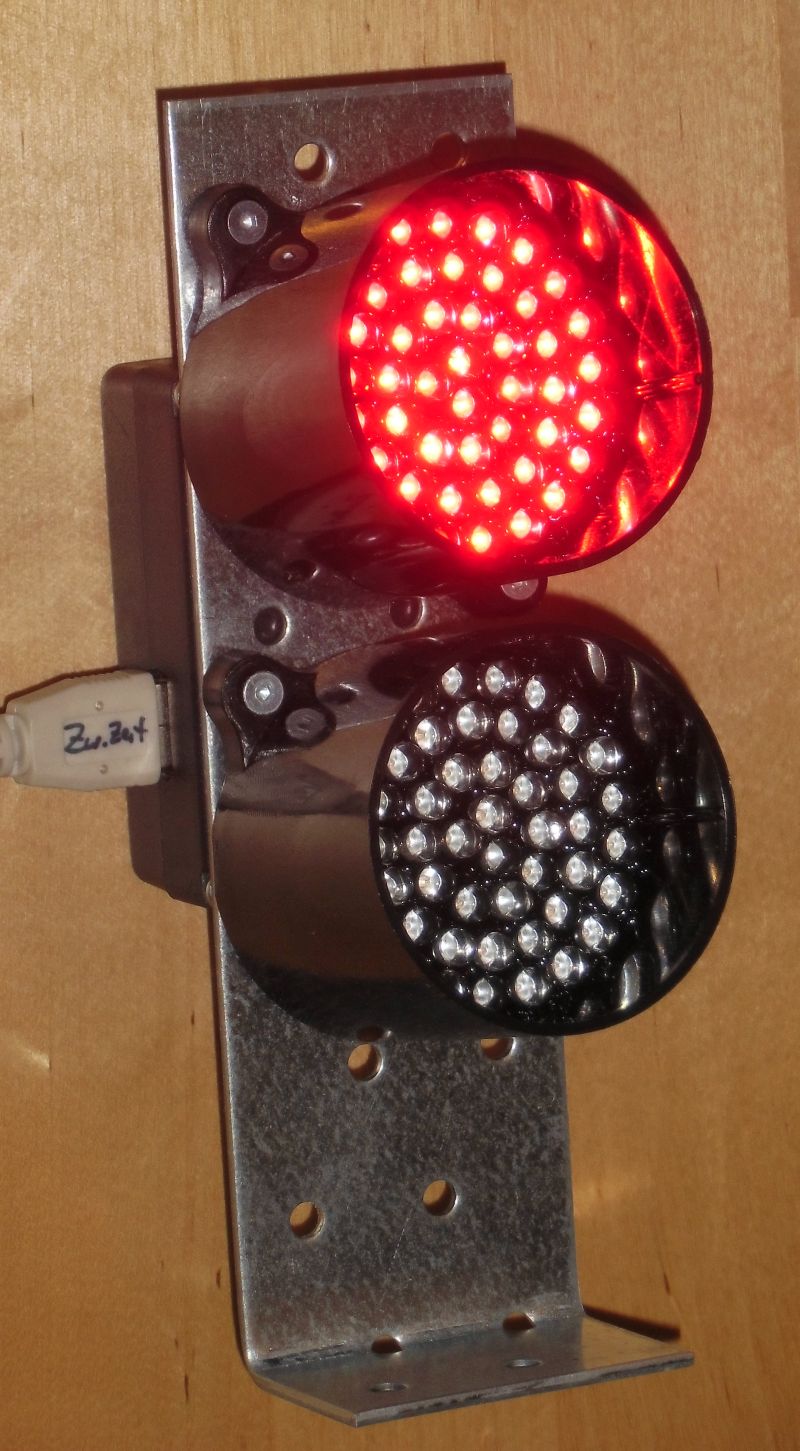

Startampel LED Startampel Rot / Grün zur Signalisierung von Startvorgängen. Der Anschluss erfolgt direkt an das Funkmodul der Startlichtschranke. Stromversorgung dafür kommt direkt aus dem Funkmodul.

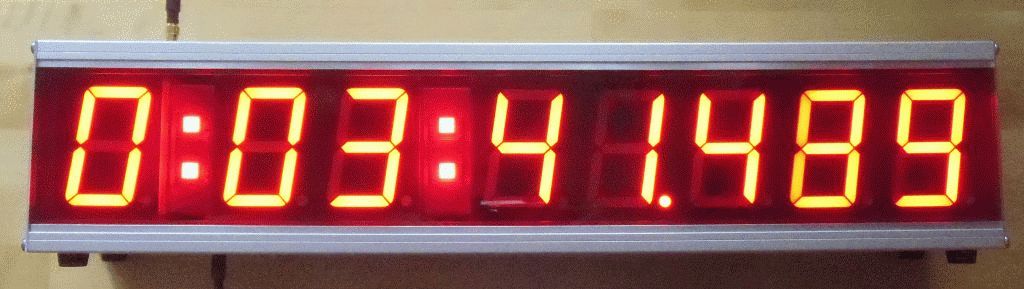

3" Display
3" LED Display mit 8 Stellen, Anzeige von Messdaten, Uhrzeiten, datum, und Counter-Information, eingebaute Funkschnittstelle zum Digitalfunksystem
auf Anfrage lieferbar 10" LED Großdisplay mit 8 Stellen, Anzeige von Messdaten, Uhrzeiten, Datum, und Counter-Information, eingebaute Funkschnittstelle zum Digitalfunksystem

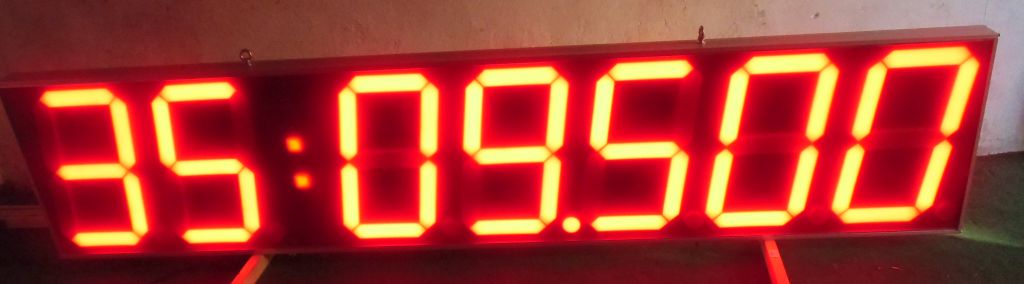

20 Zoll Display 20" LED Jumbodisplay mit 7 Stellen, Anzeige von Messdaten, Uhrzeiten, Datum, und Counter-Information, eingebaute Funkschnittstelle zum Digitalfunksystem
