Neu im Sortiment, der 1200 W 1,3GHz Dummyload-Block

Ab sofort gibt es hier leistungsfähige Abschlusswiderstande (Dummyloads) für den Funkbetrieb. Wir haben uns entschlossen für den Amateurfunk preiswerte und leistungsfähige Dummyloads zu entwickeln, um den Funkamateuren die Möglichkeit zu geben, ihre selbst konstruierten Verstärker auch unter Last zu testen. Meist findet sich im Shack nur ein Dummyload für 50 oder 100 Watt und das ist dann meist auch nur für KW geeignet.

Link zur Version: 250W / 1300MHz (hier klicken)

Link zur Version: 500W / 2000MHz (hier klicken)

Link zur Version 1000W / 350MHz (hier klicken)



Version: 1200W/ 1300MHz

Diese Version ist für den Frequenzbereich bis 1300 MHz gedacht und deckt damit KW, VHF, UHF und SHF ab. Die Belastbarkeit beträgt reale 1200W, also 1200W bei entsprechender Kühlung.
Für den Betrieb ist nur noch ein ausreichend großer Kühlkörper nötig, der die anfallende Wärme auch weg schaffen kann.
Diese Version ist optional auch mit einem 50dB Auskoppelport auf SMA Buchse erhältlich.


Dummyload_Block_1200W
Ansicht des 1200 W Dummyload-Blocks mit 12mm Kupferkern und Aluminiumhaube


Dummyload, Belastbarkeit 1200W, Frequenzbereich:  DC - 1300MHz

Der Abschlusswiderstand besteht aus einem Sandwich mit 12mm dicken Kupferplatte als Wärmeleitkern und einem 20mm dicken Aluminiumblock, in dem durch Ausfräsen der Platz für das Widerstandselement geschaffen wurde. Als Widerstandselement kommt hier ein Spezialelement des Markenherstellers Diconex zum Einsatz. Der 50 Ohm Anschluss erfolgt über eine hochwertige N-Buchse, die über Kompensation direkt an das Bauelement gekoppelt ist.
Die Widerstand ist wegen der bestmöglichen thermischen Verbindung zur Kuperplatte unter Druck aufgelötet, so das sich das geringstmögliche Spaltmass zwischen Widerstand und Kupferplatte ergibt. Damit entstehen stabile thermische Verhältnisse und die Verlustwärme wird sicher an den Kupferkern übergeben. Um die thermische Stabilität weiter zu erhöhen wurde das Innenleben mit einem gefrästen Aluminiumblock verschlossen. Die Kupferplatte und der Alumminiumblock wurden plangefräst und geschliffen, so das sich eine gute Wärmekopplung ergibt. Zwischen den beiden Platten befindet sich zusätzlich eine hochwertig Industrie-Wärmeleitpaste zu bestmöglichen Kopplung.

Die beiden Metallblöcke des Dummyloads sind mit drei M4 Schrauben verbunden, deren Schraubenköpfe versenkt sind.
Das Dummyload ist allseitig, massiv mit Metall umschlossen, so das die absorbierte Energie keinen Weg nach außen finden kann. Im Gegensatz zu einfachen, luftgekühlten Dummyloads mancher Hersteller existieren hier keine Schlitze durch die HF entweichen kann und auf der Messtechnik als Geistersignale sichtbar werden.

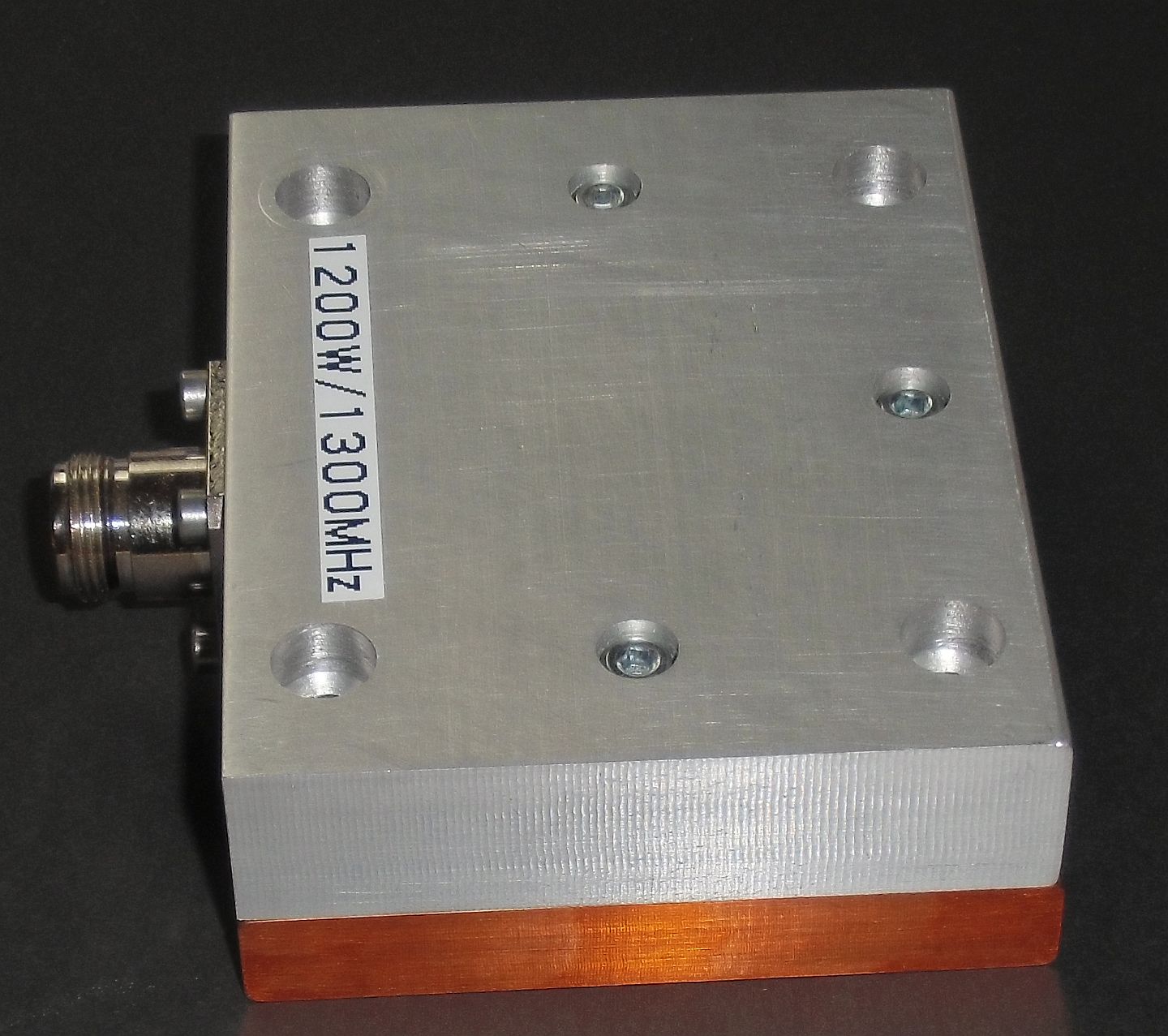

Dummy_1200W_Seite
Seitenansicht des Dummyload-Blocks mit gefräster und geschliffener 12mm dicker Kupferplatte, hier ohne SMA Port

Dummyload_1200W_Seite
1200W Version mit 50dB SMA Auskoppelport
Montage und Betrieb:
Das Dummyload ist für den Betrieb auf einen ausreichend dimensionierten Kühlkörper zu montieren. Wenn die Leistungsaufnahme von 1200W ausgeschöpft werden soll, dann ist ein Kühlkörper mit mindestens 0,1K/W erforderlich. Im Regelfall ist hier ein Lüfter zur Kühlungsunterstützung nötig. Besser wäre hier < 0,05K/W um die Wärme möglichst schnell aus der Kupferplatte abzuführen. Dabei ist bei der Kühlkörperauswahl auf eine möglicht dicke und plane Grundplatte des Kühlkörpers zu achten. Diese dicke Grundplatte ist dafür zuständig die Wärme zu den Kühlrippen zu führen. Ist diese Platte zu dünn, kommt die Wärme nicht an den Kühlrippen an und kann nicht abgegeben werden. Das führt dann zur lokalen Überhitzung am Dummyload (Kupferplatte).
Die Montage des Dummyload-Blocks erfolgt mit Hilfe von 4x M6 Imbusschrauben auf dem Kühlkörper. Dabei muß die Kupferplatte plan auf dem Kühlkörper aufliegen. Zwischen Kupferplatte und Kühlkörper ist zwingend eine möglicht dünne Schicht hochwertiger Wärmeleitpaste aufzutragen. Bei der Menge der Wärmeleitpaste gilt der Grundsatz, Weniger ist mehr. Das bedeutet, die Schicht muß möglichst dünn, aber vollflächig aufgetragen werden.
Danach den Block mit der Kupferplatte aufsetzen und die Schrauben gleichmäßig und im Wechsel anziehen.

Vorsicht, das Alu des Kühlkörpers hält nicht so viel aus wie Stahl. Also die Schrauben mit Bedacht anziehen!

Die Abmessungen der vier Bohrungen für die vier M6 Schrauben sind 70mm x 60mm. Die Maße ergeben ein Quadrat und in den Eckpunkten sind die Bohrungen zu setzen. Diese Abmessungen sind identisch zur 1kW Version mit 8mm Cu Platte.
Soll in den Kühlkörper Gewinde geschnitten werden, so ist der Bohrlochdurchmesser 5,0 mm.
Bei Durchgangslöchern wäre es 6,5mm, damit ist für eine M6 Schraube etwas Spiel und es werden kleine Toleranzen kompensiert.
Option: Hochleistungs-Kühlkörper mit leisem 200mm Lüfter
Optional kann der Dummyload-Block auch als fertiges Dummyload mit großem Alu Kühlkörper und leisen 200mm Lüfter zur aktiven Kühlung geliefert werden. Der Kühlkörper hat die Abmessungen von 390 x 200x 84mm und besitzt zusätzlich einen sehr leisen 12V Lüfter mit 200mm Durchmesser zur aktiven Kühlung des gesamten Blocks.
Der Kühlkörper selbst stammt vom Fischer Elelktronik und der Lüfter von Thermaltake. Der Lüfter hat hier absichtlich keine Regelung bekommen, da er sehr ruhig läuft und nur so die volle Kühlleistung erbringt.

Leider sind entsprechende Hochleistungskühlkörper recht kosteninstensiv, aber ich versuche hier trotzdem zu OM freundlichen Preisen zu kommen und halte immer Ausschau nach Alternativen.
Aus diesem Grund kann die Bauform des Kühlkörperers von Zeit zu Zeit etwas varieren, je nachdem aus welcher Quelle ich beliefert werde.  Derzeit sind es die SK418 Kühlkörper von Fischer Elektronik mit den Abmessungen 390 x 200 x 84mm. Dieser Kühlkörper hat einen langsam laufenden 200mm Lüfter und Luftführungsbleche bekommen. So ausgestattet sind Dauerstrichbelastungen bei 80% der Nennlast machbar. Das bedeutet, die 80% der 1200W = 960W Last als Dauerstrich sind machbar!

Preis für diese Option inkl. Montage + Kühlkörper + Lüfter:   120,00€
Daten der Kühlkörperoption:
Abmessung Kühlkörper:                            390 x 200 x 84mm, SK418 von Fischer Electronic
Lüfterdurchmesser:                                   200mm
Spannung Lüfter:                                      12V / 0,25A
Anschluss:                                                Hohlstiftbuchse 2,1mm, Plus innen
Drehzahl:                                                 800 U/min
Geräschpegel des Lüfters:                          ca. 19dB
zulässige Wärmebelastung (ma. 22Grad):    800W als Dauerstrich über mehrere Stunden
                                                               1000W als Dauerstrich für max. 1h
                                                               1200W Dauerstrich max. 30min. bzw. je nach Temperatur des Kupferkerns
Wärmekopplung zum Aluminium:              Cu Platte 12mm, hochwertige Silicon Wärmepaste mit 3,17 W/mK

Dummyload_Seitenansicht
Seitenansicht des Dummyloads Version: 1200W 1300MHz, hier ohne 50dB Auskopplung

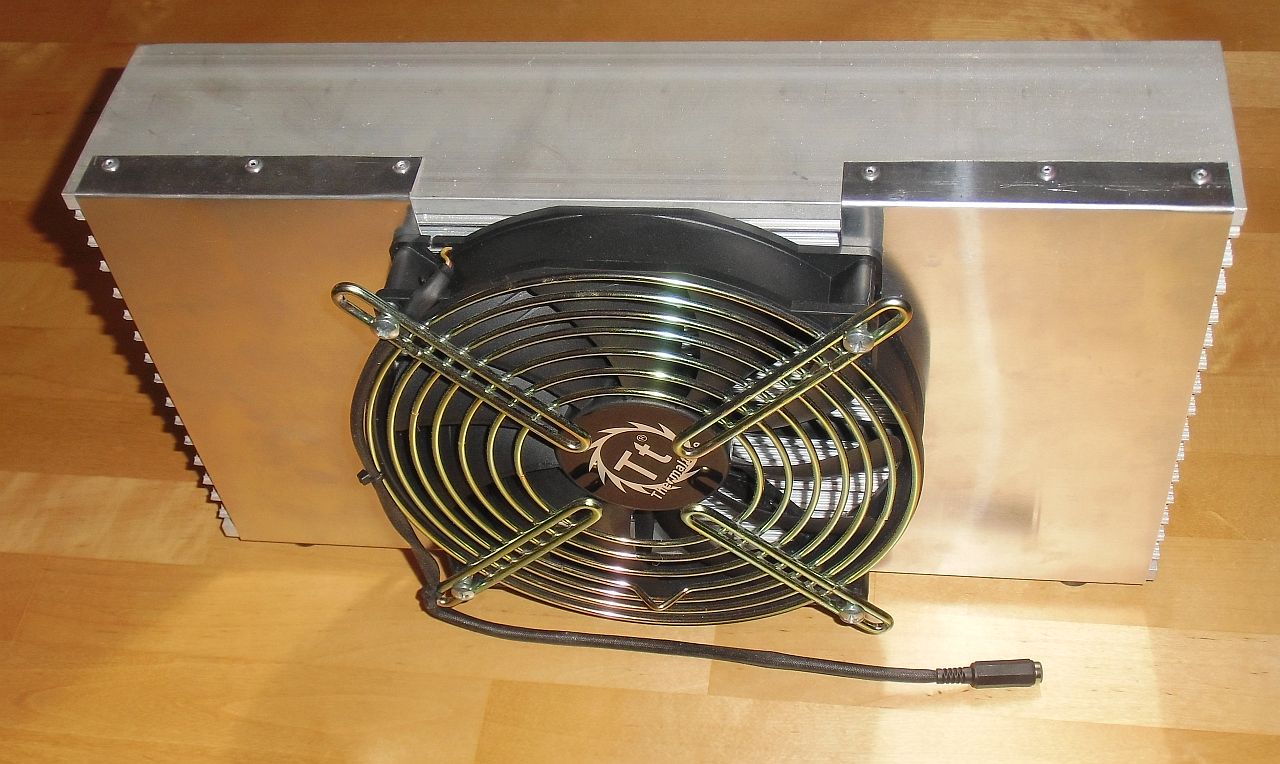

Dummyload_1200W mit Ventilator
Die aktive Kühlung mit extrem leisem 200mm 12V Lüfter von Thermaltake (Lüftergeräusch: nur 19dB!)

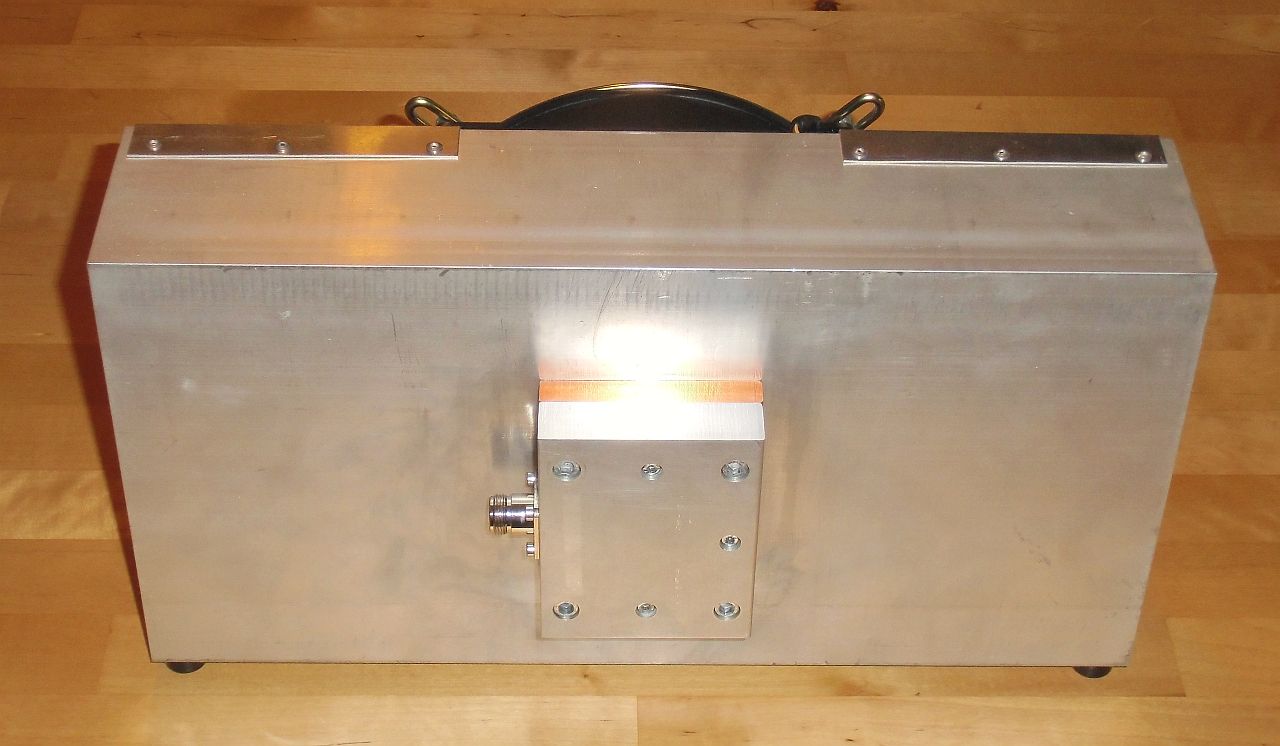

Dummyload_Frontansicht
Ansicht des kompletten 1200W / 1300MHz Dummyloads, (die 1000W Version ist vom Kühlkörper her identisch)
Montage eines 2. Kühlkörper bei Bedarf
(wenn der erste Kühlkörper etwas zu klein ausfiel....)
Die Schraubenköpfe sind im Dummyload versenkt, damit ergibt sich die Möglichkeit je nach Bearf einen zweiten Kühlkörper oben auf den Aluminiumblock aufzusetzen. Die Montage erfolgt dann mit durchgehenden Schauben, so das sich  ein Sandwich aus 1.Kühlkörper, Kupferplatte, Aluminiumblock und 2. Kühlkörper ergibt.
Technische Daten des 1200W / 1300MHz Dummyload-Blocks:
Abmessungen:              100 x 80 x 32mm
Anschluss:                    50 Ohm, N-Buchse
Belastbarkeit:                1200 Watt
Frequenzbereich:           DC bis 1300MHz
SWR:                           DC - 1,2GHz SWR < 1,2, bei 1,3GHz SWR = 1,3
Option Messport:          50dB Messport, 50Ohm auf SMA Buchse (female)
Option Kühlkörper:        Montage auf Alukühlkörper 390x200x84mm (SK418) mit leisem 200mm Lüfter (12V)
Befestigung:                  4x M6 Imbusschraube
Kühlkörper:                   ca. 0,05W / K bei 1200 W Belastung, (2. Kühlkörper kann bei Bedarf oben aufgesetzt werden)
zul.Temperatur:             max. 110 Grad Celsius für die Kupferplatte des Dummyloads
Wärmekern:                  plangefräste Kupferplatte mit 12mm Dicke
Montage Widerstand:     aufgelötet mit Druckaufschlag + Fixierung mit 4 x M3 Schraube

q
Dummyload_1200W_1300MHz

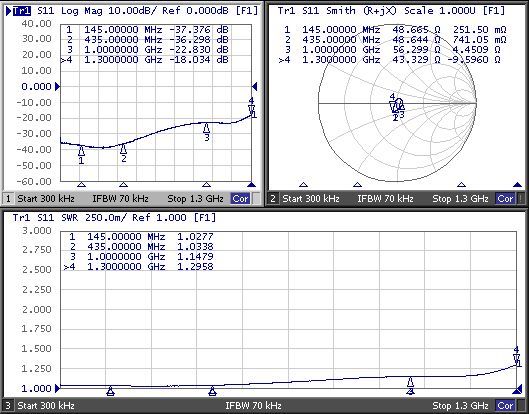

Exemplarische Messdaten des Dummyloads in der Version: 1200W / 1300MHz ohne 50dB Auskopplung

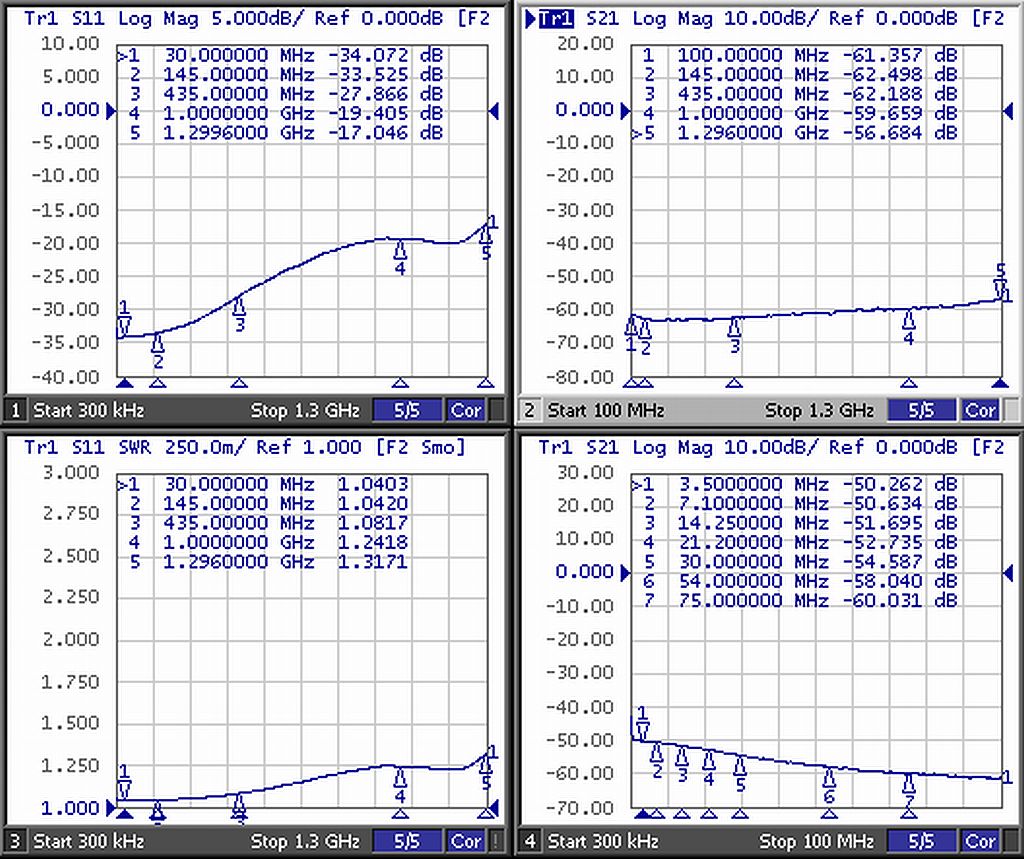

Messdaten_1200W_50dB
exemplarische Mesdaten für die Version mit 50dB Messausgang
(Die ansoluten Werte sind bei dieser Version natürlich geringfügig schlechter als bei der Version ohne Auskopplung, Das ist der Rückwirkung des Auskopplenetzwerkes geschuldet. Da die Auskoppeldämpfung bei dieser Version im mittleren Bereich  ansteigt, sind für die relevanten Afu Bänder im Messprotokoll Marker gesetzt. Dort sind die genauen Werte des jeweiligen Exemplars ablesbar.)
