Hier kommt der 250W Dummyload-Block ins Spiel.

Ab sofort gibt es hier leistungsfähige Abschlusswiderstande (Dummyloads) für den Funkbetrieb. Wir haben uns entschlossen für den Amateurfunk preiswerte und leistungsfähige Dummyloads zu entwickeln, um den Funkamateuren die Möglichkeit zu geben, ihre selbst konstruierten Verstärker auch unter Last zu testen. Meist findet sich im Shack nur ein Dummyload für 50 oder 100 Watt und das ist dann meist auch nur für KW geeignet.

Link zur Version: 1000W / 350MHz (hier klicken)

Link zur Version: 500W / 2000MHz (hier klicken)


Link zur version 1200W /1300MHz (hier klicken)


Version: 250W / 2700MHz

Diese Version ist für den Frequenzbereich bis 2700 MHz gedacht und deckt damit KW, VHF, UHF und SHF ab. Die Belastbarkeit beträgt reale 250W Dauerstrich bei ausreichend dimensioniertem Kühlkörper.

Für den Betrieb ist nur noch ein ausreichend großer Alu-Kühlkörper nötig, der die anfallende Wärme auch weg schaffen kann.


Dummyload_250W

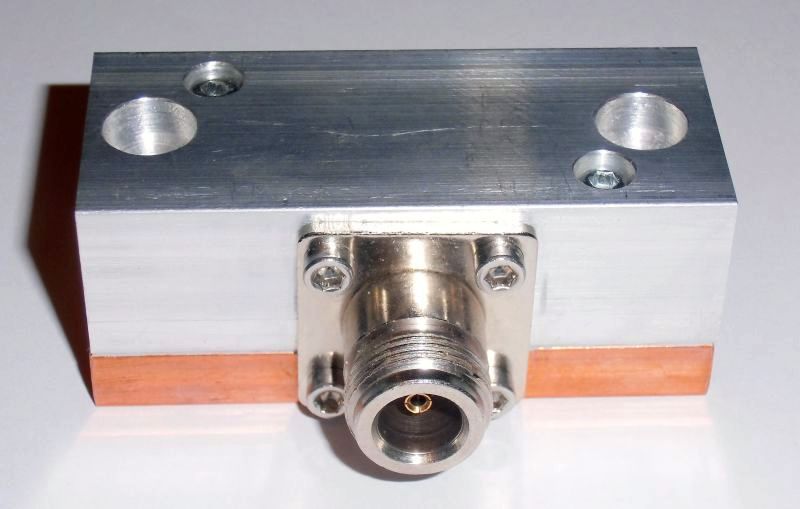

Ansicht des 250W 2,7GHz Dummyload-Blocks mit Kupferplatte und Aluminiumhaube


Dummyload_250W
250W Version komplett mit Kühlkörper und temperaturgeregelten 12V Lüfter
Dummyload, Belastbarkeit 250 W, Frequenzbereich:  DC - 2700MHz

Der Abschlusswiderstand besteht aus einem Sandwich mit einer 8mm dicken Kupferplatte als Wärmeleitkern und einem 20mm dicken Aluminiumblock, in dem durch Ausfräsen der Platz für den Widerstand geschaffen wurde. Als Widerstandselement kommt hier 50 Ohm / 250 Watt Spezialwiderstand zum Einsatz. Der 50 Ohm Anschluss erfolgt über eine hochwertige N-Buchse die auf dem Block mit Flansch verschraubt ist.
Der Widerstand sind wegen der bestmöglichen thermischen Verbindung zur Kuperplatte unter Druck aufgelötet, so das sich das geringstmögliche Spaltmass zwischen Widerstand und Kupferplatte ergibt. Damit entstehen stabile thermische Verhältnisse und die Verlustwärme wird sicher an die dicke Kupferplatte übergeben. Um die thermische Stabilität weiter zu erhöhen wurde das Innenleben mit einem gefrästen Aluminiumblock verschlossen. Die Kupferplatte und der Alumminiumblock wurden plangefräst und geschliffen, so das sich eine gute Wärmekopplung ergibt. Zwischen den beiden Platten befindet sich zusätzlich hochwertige Aluminium-Wärmeleitpaste.

Die beiden Metallblöcke des Dummyloads sind mit zwei M3 Schrauben verbunden, deren Schraubenköpfe versenkt sind.
Das Dummyload ist allseitig, massiv mit Metall umschlossen, so das die absorbierte Strahlung keinen Weg nach außen finden kann. Im Gegensatz zu einfachen, luftgekühlten Dummyloads mancher Hersteller existieren hier keine Schlitze durch die HF entweichen kann und auf der Messtechnik als Geistersignale sichtbar werden.
Dummyload_250W_unten

Unterseite des 250W Dummyload-Blocks mit gefräster und geschliffener, 8mm dicker Kupferplatte

Montage und Betrieb:
Das Dummyload ist für den Betrieb auf einen ausreichend dimensionierten Kühlkörper zu montieren. Wenn die Leistungsaufnahme von 250W ausgeschöpft werden soll, dann ist ein Kühlkörper mit mindestens 1,3 K/W erforderlich. Besser wäre hier < 1,0 K/W um die Wärme möglichst schnell aus der Kupferplatte abzuführen. Dabei ist bei der Kühlkörperauswahl auf eine möglicht dicke und plane Grundplatte des Kühlkörpers zu achten. Diese dicke Grundplatte ist dafür zuständig die Wärme zu den Kühlrippen zu führen. Ist diese Platte zu dünn, kommt die Wärme nicht an den Kühlrippen an und kann nicht abgegeben werden. Das führt dann zur lokalen Überhitzung am Dummyload (Kupferplatte).
Die Montage des Dummyload-Blocks erfolgt mit Hilfe von 2x M5 Imbusschrauben auf dem Kühlkörper. Dabei muß die Kupferplatte plan auf dem Kühlkörper aufliegen. Zwischen Kupferplatte und Kühlkörper ist zwingend eine möglicht dünne Schicht Wärmeleitpaste aufzutragen. Bei der Menge der Wärmeleitpaste gilt der Grundsatz, Weniger ist mehr. Das bedeutet, die Schicht muß möglichst dünn, aber vollflächig aufgetragen werden.
Danach den Block mit der Kupferplatte aufsetzen und die Schrauben gleichmäßig und im Wechsel anziehen.

Vorsicht, das Alu des Kühlkörpers hält nicht so viel aus wie Stahl. Also die Schrauben mit Bedacht anziehen!

Der Abstand der Bohrungen für die beiden M5 Befestigungsschrauben ist 54mm.
Soll in den Kühlkörper Gewinde geschnitten werden, so ist der Bohrlochdurchmesser 4,2 mm.
Bei Durchgangslöchern wäre es 5,5mm, damit ist für eine M5 Schraube etwas Spiel und es werden kleine Toleranzen kompensiert.
Montage eines 2. Kühlkörper bei Bedarf
(wenn der erste Kühlkörper etwas zu klein ausfiel....)
Die Schraubenköpfe sind im Dummyload versenkt, damit ergibt sich die Möglichkeit je nach Bearf einen zweiten Kühlkörper oben auf den Aluminiumblock aufzusetzen. Die Montage erfolgt dann mit durchgehenden Schauben, so das sich  ein Sandwich aus 1.Kühlkörper, Kupferplatte, Aluminiumblock und 2. Kühlkörper ergibt.
Technische Daten des 250W / 2700MHz Dummyload-Blocks:
Abmessungen:              70 x 30 x 28mm
Anschluss:                    50 Ohm, N-Buchse
Belastbarkeit:                250 Watt
Frequenzbereich:           DC bis 2700MHz
Anpassung:                   DC - 2,6GHz SWR < 1,10; 2,7GHz SWR < 1,25
Befestigung:                  2x M5 Imbusschraube
Kühlkörper:                   ca. 1 W / K bei 250 W Belastung, (2. Kühlkörper kann bei Bedarf oben aufgesetzt werden)
zul.Temperatur:             max. 110 Grad Celsius für die Kupferplatte des Dummyloads
Wärmekern:                  plangefräste Kupferplatte mit 8mm Dicke
Montage Widerstand:     aufgelötet mit Druckaufschlag, Fixierung mit M3 Schrauben


nur bei kompletter Version mit Kühlkörper:
Maße Kühlkörper:          (L x B x H) 74 x 60 x 75mm
Lüfter:                           12V DC, 60 x 60mm linear temperatur geregelt zur Lärmreduzierung
Belastungsgrenze:           bis 10min 250W CW Dauerstrich bei ca. 13V Lüfterspannung

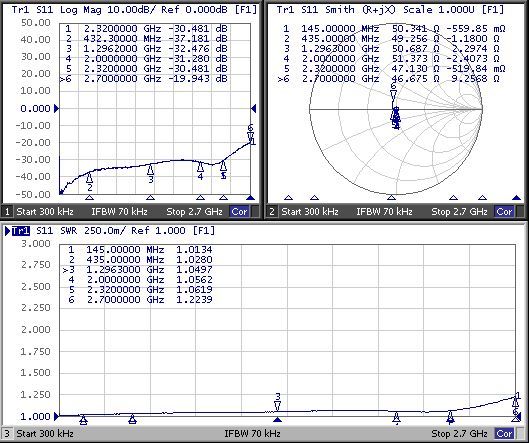

Exemplarische Messdaten des Dummyload-Blocks: Version: 250W / 2700MHz

Messprotokoll

exemplarische Messdaten des 250W Dummyload-Blocks mit Werten bis 3GHz
(der real nutzbare Bereich mit SWR < 1,20 geht bis 2,7GHz)
