Navigation: HF-Messtechnik Zeitmessanlage DerbyControl LED-Gross-Displays Ampelsystem Antennensysteme Antennenmontagen Dummyload_Systeme Amateurfunk Filtersysteme Referenzen Download Archiv Kontakt Impressum Kontakt Impressum Home	Jetzt im Sortiment, Dummyload-Block mit 1700W und max. 1500MHz Ab sofort gibt es hier extrem leistungsfähige Abschlusswiderstande (Dummyloads) für den Funkbetrieb. Wir haben uns entschlossen für den Amateurfunk preiswerte und leistungsfähige Dummyloads zu entwickeln, um den Funkamateuren die Möglichkeit zu geben, ihre selbst konstruierten Verstärker auch unter Last zu testen. Meist findet sich im Shack nur ein Dummyload für 50 oder 100 Watt und das ist dann auch nur für KW oder bis 2m geeignet. Link zur Version: 250W / 2500MHz (hier klicken) Link zur Version: 500W / 1500MHz (hier klicken) Link zur Version 1200W / 1300MHz (hier klicken) Link zur Version 3000W / 200MHz (hier klicken) Version: 1700W/ 1500MHz Diese Version ist für den Frequenzbereich bis 1500 MHz gedacht und deckt damit KW, VHF, UHF und SHF ab für größere Verstärker der QRO Klasse ab. Die Belastbarkeit beträgt maximal 1700W bei entsprechender Kühlung. Überlastung, auch kurzzeitige ist unzulässig! Für den Betrieb ist noch ein ausreichend großer Kühlkörper nötig, der die anfallende Wärme auch weg schaffen kann. Diese Version ist optional auch mit einem 50dB Auskoppelport auf SMA Buchse erhältlich und bietet so die Anschlussmöglichkeit für weitere Messtechnik.
	Frontansicht des 1700W Dummyload-Blocks mit gefräster und geschliffener 10mm dicker Kupferplatte

	Dummyload, Belastbarkeit 1700W, Frequenzbereich: DC - 1500MHz Der Abschlusswiderstand besteht aus einem Sandwich mit 10mm dicken Kupferplatte als Wärmeleitkern und einem 20mm dicken Aluminiumblock, in dem durch Ausfräsen der Platz für das Widerstandselement geschaffen wurde. Als Widerstandselement kommt hier ein Spezialelement eines Markenherstellers zum Einsatz. Der 50 Ohm Anschluss erfolgt über eine hochwertige N-Buchse, die über Kompensation direkt an das Bauelement gekoppelt ist. Die Widerstand ist wegen der bestmöglichen thermischen Verbindung zur Kuperplatte unter Druck aufgelötet, so das sich das geringstmögliche Spaltmass zwischen Widerstand und Kupferplatte ergibt. Damit entstehen stabile thermische Verhältnisse und die Verlustwärme wird sicher an den Kupferkern übergeben. Um die thermische Stabilität weiter zu erhöhen wurde das Innenleben mit einem gefrästen Aluminiumblock verschlossen. Die Kupferplatte und der Alumminiumblock wurden plangefräst und geschliffen, so das sich eine gute Wärmekopplung ergibt. Zwischen den beiden Platten befindet sich zusätzlich eine hochwertig Industrie-Wärmeleitpaste zu bestmöglichen Kopplung. Die beiden Metallblöcke des Dummyloads sind mit fünf M4 Schrauben verbunden, deren Schraubenköpfe versenkt sind. Das Dummyload ist allseitig, massiv mit Metall umschlossen, so das die absorbierte Energie keinen Weg nach außen finden kann. Im Gegensatz zu einfachen, luftgekühlten Dummyloads mancher Hersteller existieren hier keine Schlitze durch die HF entweichen kann und auf der Messtechnik als Geistersignale sichtbar werden.

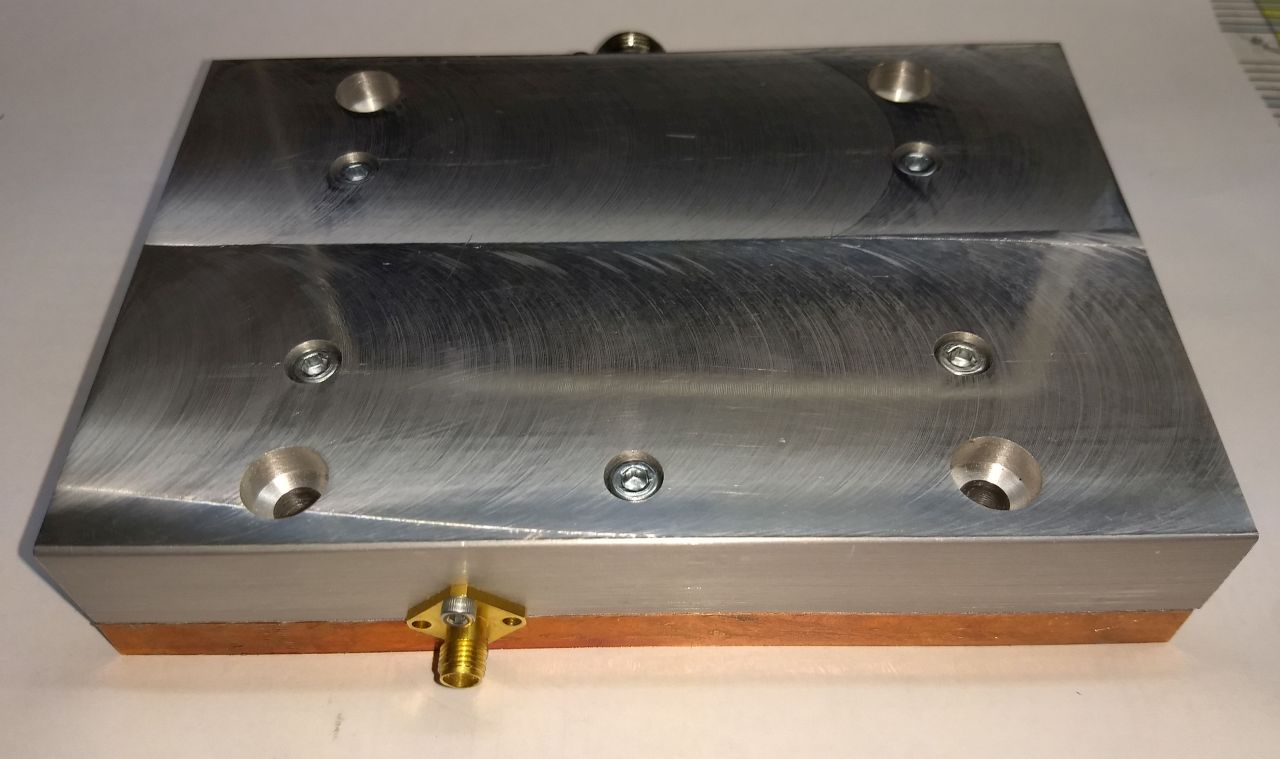

	Rückansicht Dummyload-Block 1700W Version mit 50dB SMA Auskoppelport

	Montage und Betrieb:
	Das Dummyload ist für den Betrieb auf einen ausreichend dimensionierten Kühlkörper zu montieren. Wenn die Leistungsaufnahme von 1700W ausgeschöpft werden soll, dann ist ein Kühlkörper mit mindestens 0,05K/W erforderlich. Im Regelfall ist hier ein Lüfter zur Kühlungsunterstützung nötig. Besser wäre hier < 0,03K/W um die Wärme möglichst schnell aus der Kupferplatte abzuführen. Dabei ist bei der Kühlkörperauswahl auf eine möglicht dicke und plane Grundplatte des Kühlkörpers zu achten. Diese dicke Grundplatte ist dafür zuständig die Wärme zu den Kühlrippen zu führen. Ist diese Platte zu dünn, kommt die Wärme nicht an den Kühlrippen an und kann nicht abgegeben werden. Das führt dann zur lokalen Überhitzung an der Kupferplatte des Dummyload-Blocks.

	Die Montage des Dummyload-Blocks erfolgt mit Hilfe von 4x M6 Imbusschrauben auf dem Kühlkörper. Dabei muß die Kupferplatte plan auf dem Kühlkörper aufliegen. Zwischen Kupferplatte und Kühlkörper ist zwingend eine möglicht dünne Schicht hochwertiger Wärmeleitpaste aufzutragen.(Wärmeleitwert besser 3,1 W/mK) Bei der Menge der Wärmeleitpaste gilt der Grundsatz, Weniger ist mehr. Das bedeutet, die Schicht muß möglichst dünn, aber vollflächig aufgetragen werden. Danach den Block mit der Kupferplatte aufsetzen, etwas seitlich schieben um flächige Absdeckung durch dei Paste zu erreichen und dann die Schrauben gleichmäßig und im Wechsel anziehen. Vorsicht, das Alu des Kühlkörpers hält nicht so viel aus wie Stahl. Also die Schrauben mit Bedacht aber stramm anziehen!


	Option: Hochleistungs-Kühlkörper mit ruhigem 200mm Lüfter
	Optional kann der Dummyload-Block auch als fertiges Dummyload mit großem Alu Kühlkörper und leisen 200mm Lüfter zur aktiven Kühlung geliefert werden. Der Kühlkörper hat die Abmessungen von 390 x 200x 84mm und besitzt zusätzlich einen sehr leisen 12V Lüfter mit 200mm Durchmesser zur aktiven Kühlung des gesamten Blocks. Für diesen Dummyloadtyp wird ein Lüfter mit 900 U/min und 256m2/h eingesetzt um den nötigen Luftstrom bereitzustellen. Der Lüfter hat hier absichtlich keine Regelung bekommen, da er ruhig läuft und nur so die volle Kühlleistung erbringt. der Lärmpegel des stärkeren Lüfters ist hier 29dBA. Leider sind entsprechende Hochleistungskühlkörper recht kosteninstensiv, aber ich versuche hier trotzdem zu OM freundlichen Preisen zu kommen und halte immer Ausschau nach Alternativen. Aus diesem Grund kann die Bauform des Kühlkörperers von Zeit zu Zeit etwas varieren, je nachdem aus welcher Quelle ich beliefert werde. Derzeit sind Kühlkörper mit den Abmessungen 390 x 200 x 84mm. Dieser Kühlkörper für den Lüfter Luftführungsbleche bekommen um einen günstigen Lufstrom zu erreichen. So ausgestattet sind Dauerstrichbelastungen bei 60% der Nennlast machbar. Das bedeutet, die 60% der 1700W = 1020W Last als Dauerstrich über längere Zeit sind machbar! Preis für diese Option inkl. Montage + Kühlkörper + Lüfter: 130,00€

	Daten der Kühlkörperoption: Abmessung Kühlkörper: 390 x 200 x 84mm, SK418 von Fischer Electronic Lüfterdurchmesser: 200mm Spannung Lüfter: 12V / 0,42A Lüfterdrehzahl: 900 U / min Anschluss: Hohlstiftbuchse 2,1mm, Plus innen Geräschpegel des Lüfters: ca. 29dB zulässige Wärmebelastung (max. 22Grad): 800W als Dauerstrich über mehrere Stunden 1000W als Dauerstrich für max. 0,5h je nach Kühlkörpertemperatur 1700W Dauerstrich max. 20min. bzw. je nach Temperatur des Kupferkerns (max. Temp Cu-Kern 120 Grad Celsius) Wärmekopplung zum Aluminium: Cu Platte 10mm, hochwertige Silicon Wärmepaste mit 3,17 W/mK

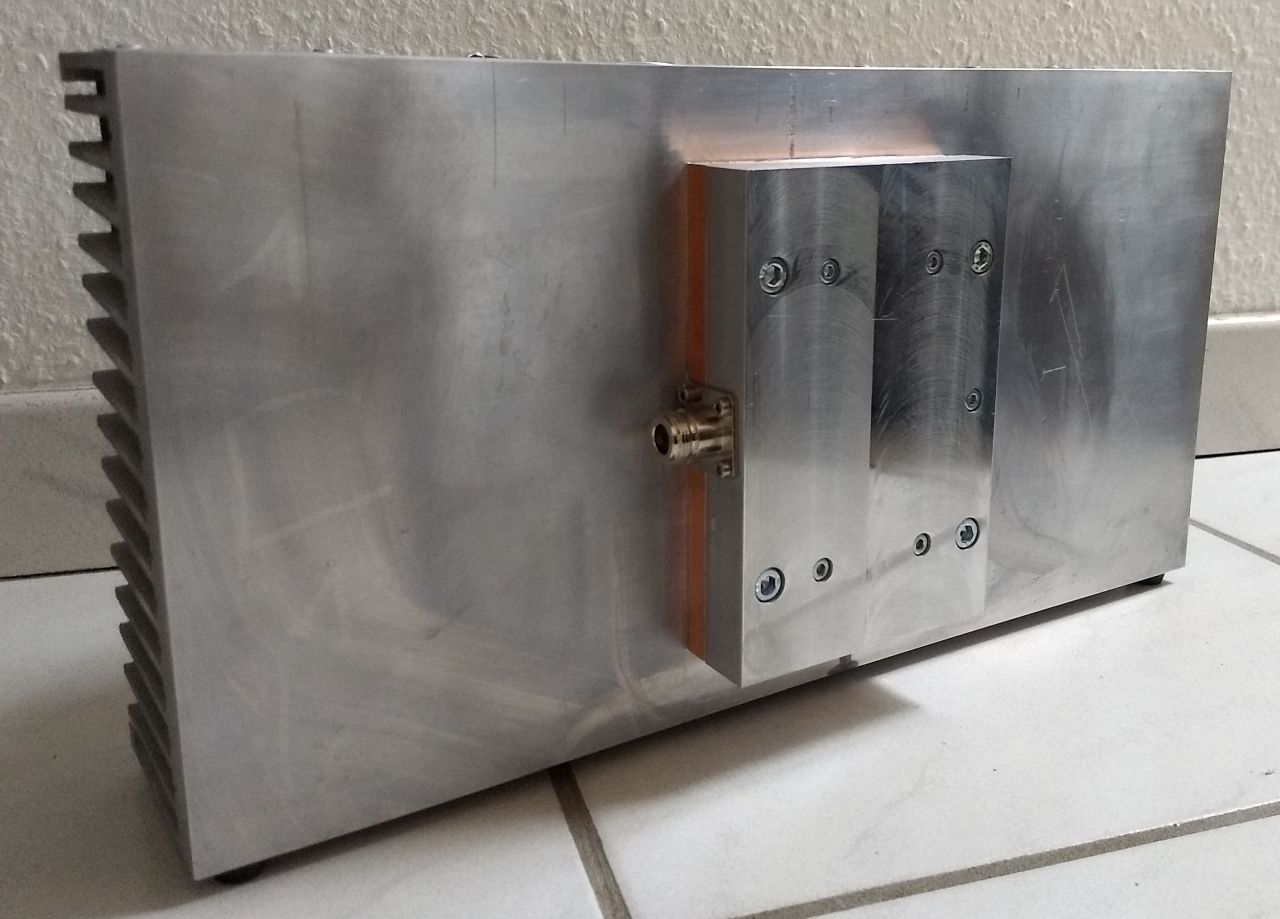

	Seitenansicht des Dummyloads Version: 1700W 1500MHz mit -50dB Auskoppelport

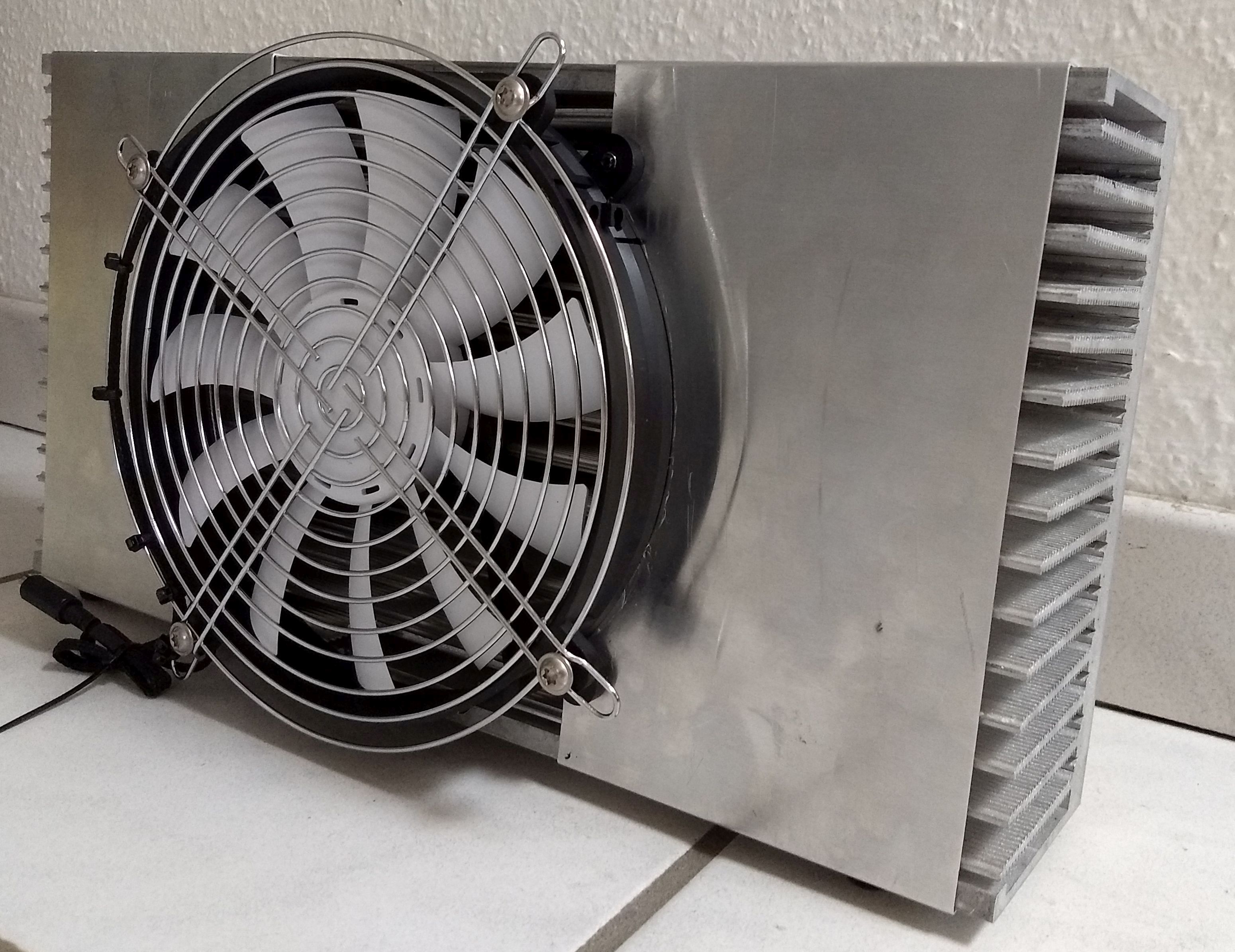

	Die aktive Kühlung mit ruhigem 200mm 12V Lüfter (Lüftergeräusch: nur 30dB!)

	Montage eines 2. Kühlkörper bei Bedarf (wenn der erste Kühlkörper etwas zu klein ausfiel....)
	Die Schraubenköpfe sind im Dummyload versenkt, damit ergibt sich die Möglichkeit je nach Bearf einen zweiten Kühlkörper oben auf den Aluminiumblock aufzusetzen. Die Montage erfolgt dann mit durchgehenden Schauben, so das sich ein Sandwich aus 1.Kühlkörper, Kupferplatte, Aluminiumblock und 2. Kühlkörper ergibt.

	Technische Daten des 1700W / 1500MHz Dummyload-Blocks:
	Abmessungen: 150 x 100 x 32mm Anschluss: 50 Ohm, N-Buchse Belastbarkeit: 1700 Watt Frequenzbereich: DC bis 1500MHz SWR: DC - 1,3GHz SWR < 1,2, bei 1,5GHz SWR <= 1,25 Option Messport: 50dB Messport, 50Ohm auf SMA Buchse (female) Option Kühlkörper: Montage auf Alukühlkörper 390x200x84mm mit leisem 200mm Lüfter (12V) Befestigung: 4x M6 Imbusschraube Kühlkörper: ca. 0,05W / K bei 1700 W Belastung, (2. Kühlkörper kann bei Bedarf oben aufgesetzt werden) zul.Temperatur: max. 120 Grad Celsius für den Kupferkern des Dummyloads Wärmekern: plangefräste Kupferplatte mit 10mm Dicke Montage Widerstand: aufgelötet mit Druckaufschlag + Fixierung mit 4 x M3 Schraube	q

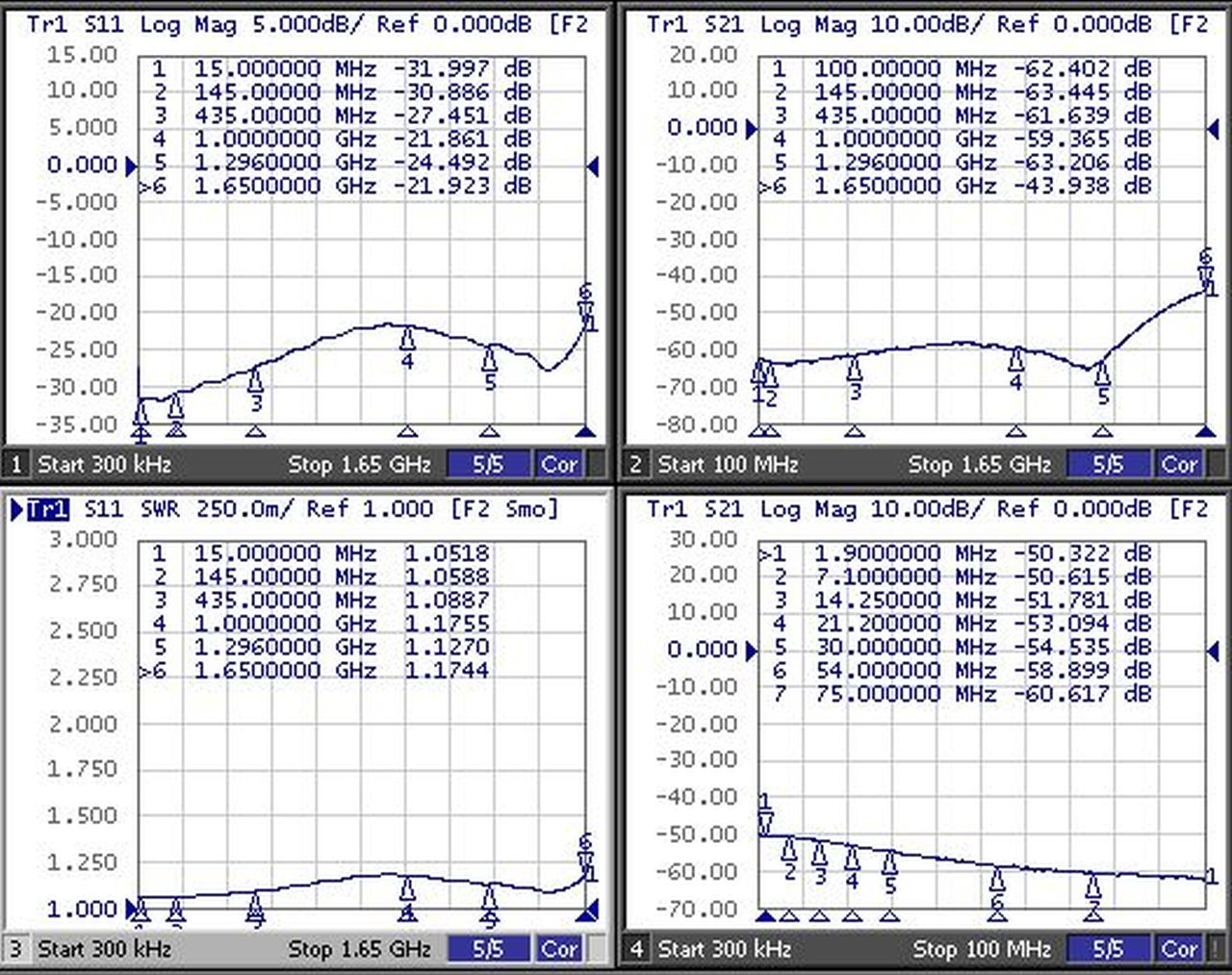

	Exemplarische Messdaten des Dummyloads in der Version: 1700W / 1500MHz mit 50dB Auskopplung
